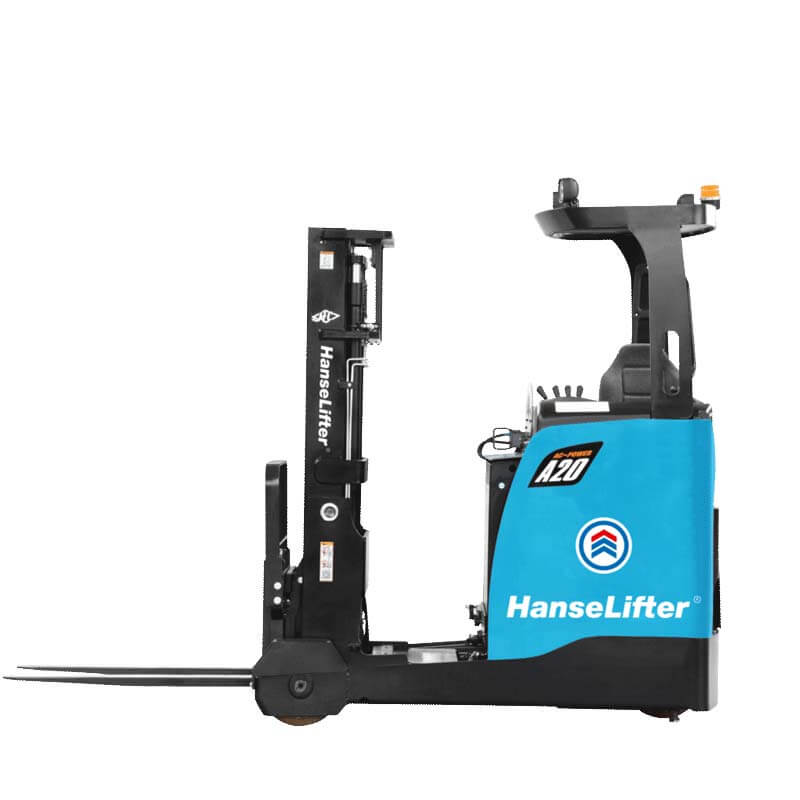

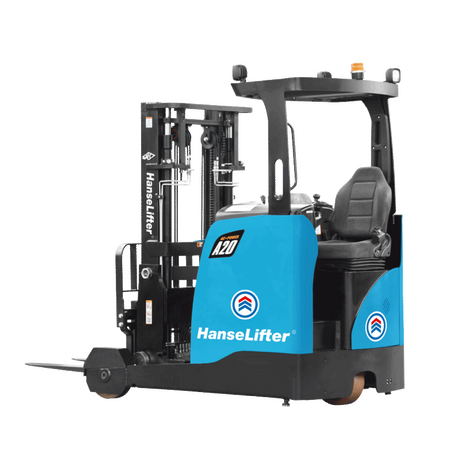

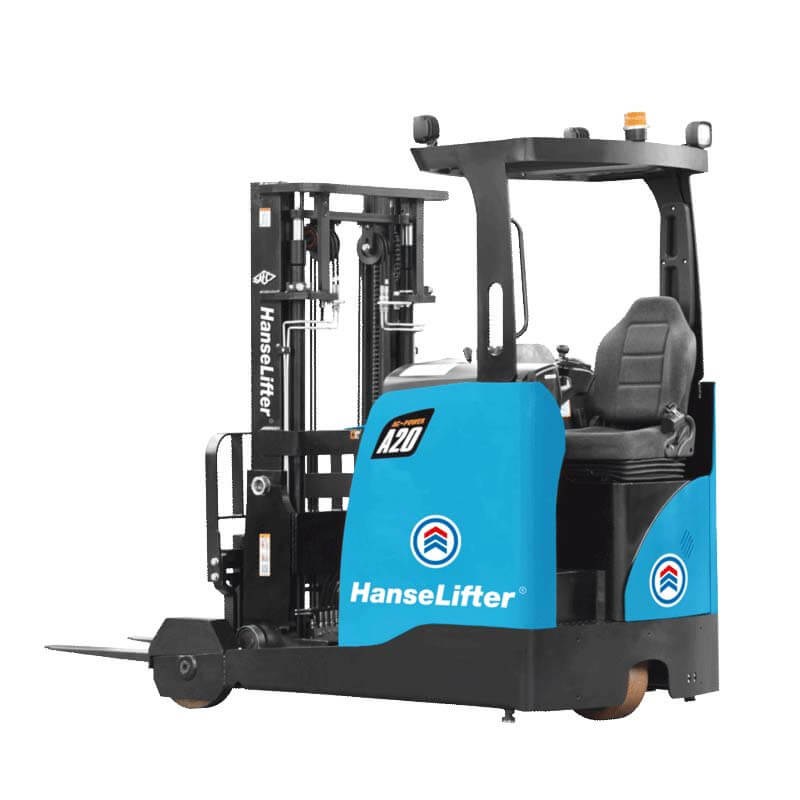

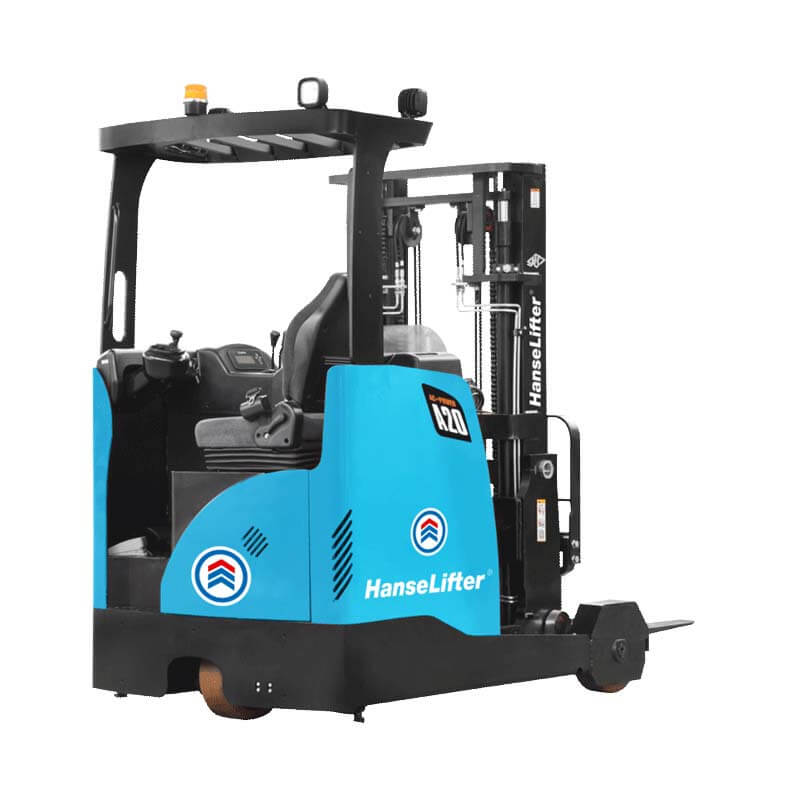

Schubmaststapler HLSM

Für große Hubhöhen

Verschiedene Modelle
Je Modell bis zu 2.000 kg Tragfähigkeit
Seitenschieber serienmäßig
Geringe Arbeitsgangbreite
Komfort-Fahrersitz von Grammar

Produktbeschreibung

Der Stapler für große Hubhöhen

Unser Elektro Schubmaststapler überzeugt mit seiner kompakten Bauweise, wirtschaftliche Leistungsdaten und ergonomische Arbeitsbedingungen. Die hochwertigen Mastprofile von Hoesch bieten den Schubmaststaplern aus der HLSM Reihe eine lange Lebensdauer und hohe Resttragfähigkeiten bis zu einer max. Hubhöhe von 12.500 mm (je nach Modell).

Der Stapler mit geringer Arbeitsgangbreite

Die sehr geringe Arbeitsgangbreite vom Schubmaststapler HLSM von gerade einmal ca. 2.900 mm (bei Palettenaufnahme in Längsrichtung nach VDI) und der einfahrbare Schubmast sorgen für eine hohe Manövrierbarkeit auf engstem Raum.

Aufbau Triplexmast

Der kompakte Mastaufbau bei Triplexmasten garantiert auch bei großen Hubhöhen eine niedrige Durchfahrtshöhe. Der Mast vom Schubmaststapler HLSM besteht aus 3 Profilen und 3 Zylindern. Die Hubzylinder sind dabei hinter den Profilen und der Freihubzylinder ist mittig angelegt. Diese Form von Mast ist serienmäßig mit Freihub ausgestattet.

Qualitätsbatterie

Unsere Schubmaststapler HLSM sind mit Qualitätsbatterien der Marke HOPPECKE ausgestattet. Diese besitzen eine Leistung von 48V / 400/500Ah (je nach Modell) und ein Aquamatik-Befüllsystem. Mehr Power für Ihren Betrieb!

Schubmaststapler HLSM Sonderbauten und Anbaugeräte

Sie haben Fragen zum Schubmaststapler oder möchten sich über passende Anbaugeräte informieren? Dann rufen Sie uns an oder schreiben Sie uns eine E-Mail. Wir freuen uns auf Ihre Anfrage!

Ausstattungsmerkmale und Technische Daten

Ausstattungsmerkmale

Tragfähigkeiten je nach Modell von 1.200 kg bis max. 2.000 kg
Hubbereiche bis zu 12.500 mm
Kompakte Bauweise
Seitenschieber serienmäßig
Hochwertige Hoppecke-Batterien
CURTIS-AC Controller
Übersichtliche Bedienelemente im Cockpit
Einfache Wartung und Instandhaltung
Leicht zugängliche Komponente
Komfort-Fahrersitz von GRAMMER
Beleuchtungs- und Sicherheitspaket serienmäßig

Technische Daten

Modell	HLSM12-AC4	HLSM14-AC4	HLSM16-AC4	HLSM18-AC4	HLSM20-AC4
Antrieb	Elektro	Elektro	Elektro	Elektro	Elektro
Tragfähigkeit (kg)	1.200	1.400	1.600	1.800	2.000
Freihub (je nach Mastvariante, mm)	340 - 3.186	340 - 3.186	340 - 3.680	340 - 4.100	340 - 4.600
Hub (je nach Mastvariante, mm)	2.700 - 9.000	2.700 - 9.000	2.700 - 10.500	2.700 - 11.500	2.700 - 12.500
Höhe Mast ausgefahren (je nach Mastvariante, mm)	3.355 - 9.670	3.355 - 9.670	3.355 - 11.170	3.355 - 12.200	3.355 - 13.200
Höhe Mast eingefahren (je nach Mastvariante, mm)	1.950 - 3.860	1.950 - 3.860	1.950 - 4.350	1.950 - 4.800	1.950 - 5.300
Gesamtbreite (mm)	1.270	1.270	1.270	1.286/1.270	1.286/1.270
Gabelzinkenmaße (mm)	40/122/1.070	40/122/1.070	40/122/1.070	40/122/1.070	40/122/1.070
Wenderadius (mm)	1.735	1.735	1.735	1.735	1.804
Fahrgeschwindigkeit (km/h)	10.3	10.3	10.3	10.3	10.3
Hubgeschwindigkeit (mm/s)	280	280	280	280	280
max. Steigfähigkeit (%)	10	10	10	10	10
Batterie (V/Ah)	48 / 400	48 / 400	48 / 500	48 / 500	48 / 500
Steuerungs Motor (kW, Masthöhe unter 7 m / Masthöhe ab 7 m)	AC 12,8 / 14,5	AC 12,8 / 14,5	AC 12,8 / 14,5	AC 12,8 / 14,5	AC 14,5 / 14,5
Eigengewicht inkl. Batterie (kg)	3.110	3.110	3.300	3.310	3.320

Hubmastvarianten Modelle HLSM12-AC4 - HLSM20-AC4 Typ Standard

Hubhöhe (mm)	Bauhöhe min. (mm)	Bauhöhe max. (mm)	Freihub (mm)	Neigungswinkel (min / max, Grad)	Tragfähigkeit HLSM12 (kg)	Tragfähigkeit HLSM14 (kg)	Tragfähigkeit HLSM16 (kg)	Tragfähigkeit HLSM18 (kg)	Tragfähigkeit HLSM20 (kg)
2.700	1.950	3.355	340	2 / 4	1.200	1.400	1.600	1.800	2.000
3.000	2.100	3.655	340	2 / 4	1.200	1.400	1.600	1.800	2.000
3.300	2.250	3.955	340	2 / 4	1.200	1.400	1.600	1.800	2.000
3.500	2.350	4.155	340	2 / 4	1.200	1.400	1.600	1.800	2.000
3.600	2.400	4.255	340	2 / 4	1.200	1.400	1.600	1.800	2.000
4.000	2.650	4.655	340	2 / 4	1.200	1.400	1.600	1.800	2.000
4.300	2.790	4.955	340	2 / 4	1.200	1.400	1.600	1.800	2.000
4.500	2.900	5.155	340	2 / 4	1.200	1.400	1.600	1.800	2.000
4.800	3.095	5.495	340	2 / 4	1.200	1.400	1.600	1.800	2.000
5.000	3.195	5.695	340	2 / 4	1.200	1.400	1.600	1.800	2.000

Hubmastvarianten Modelle HLSM12-AC4 - HLSM20-AC4 Typ Triplex

Hubhöhe (mm)	Bauhöhe min. (mm)	Bauhöhe max. (mm)	Freihub (mm)	Neigungswinkel (min / max, Grad)	Tragfähigkeit HLSM12-AC4 (kg)	Tragfähigkeit HLSM14-AC4 (kg)	Tragfähigkeit HLSM16-AC4 (kg)	Tragfähigkeit HLSM18-AC4 (kg)	Tragfähigkeit HLSM20-AC4 (kg)
4.300	2.085	5.030	1.365	2 / 4	1.200	1.400	1.600	1.800	2.000
4.500	2.165	5.230	1.445	2 / 4	1.200	1.400	1.600	1.800	2.000
4.800	2.265	5.530	1.545	2 / 4	1.200	1.400	1.600	1.800	2.000
5.000	2.315	5.730	1.595	2 / 4	1.200	1.400	1.600	1.800	2.000
5.500	2.490	6.230	1.770	2 / 4	1.200	1.300	1.500	1.700	1.900
6.000	2.665	6.730	1.945	2 / 4	1.200	1.200	1.400	1.600	1.800
6.500	2.815	7.230	2.095	2 / 4	1.100	1.100	1.300	1.500	1.700
7.000	2.975	7.730	2.255	2 / 4	1.000	1.000	1.200	1.400	1.600
7.500	3.230	8.190	2.540	2 / 4	1.000	1.000	1.200	1.400	1.600
8.000	3.400	8.670	2.730	2 / 4	900	900	1.100	1.300	1.500
8.500	3.630	9.170	2.960	2 / 4	800	800	1.000	1.200	1.400
9.000	3.860	9.670	3.186	2 / 4	700	700	900	1.100	1.300
9.500	4.030	10.170	3.360	2 / 4	/	/	800	1.000	1.200
10.000	4.200	10.680	3.520	2 / 4	/	/	750	900	1.150
10.500	4.350	11.170	3.680	2 / 4	/	/	700	800	1.100
11.000	4.550	11.670	3.880	2 / 4	/	/	/	750	1.050
11.500	4.800	12.200	4.100	2 / 4	/	/	/	700	1.000
12.000	5.050	12.690	4.360	2 / 4	/	/	/	/	900
12.500	5.300	13.200	4.600	2 / 4	/	/	/	/	800
