Elektrostapler HLES-AC4 4,0 - 4,99t

Mit leistungsstarken Curtis AC-Motoren

Tragfähigkeiten: 4.000 - 4.990 kg
Hubhöhen bis max. 6.000 mm
Kompakte Bauweise
Curtis AC-Fahrsteuerung
Geringer Arbeitsbedarf

Produktbeschreibung

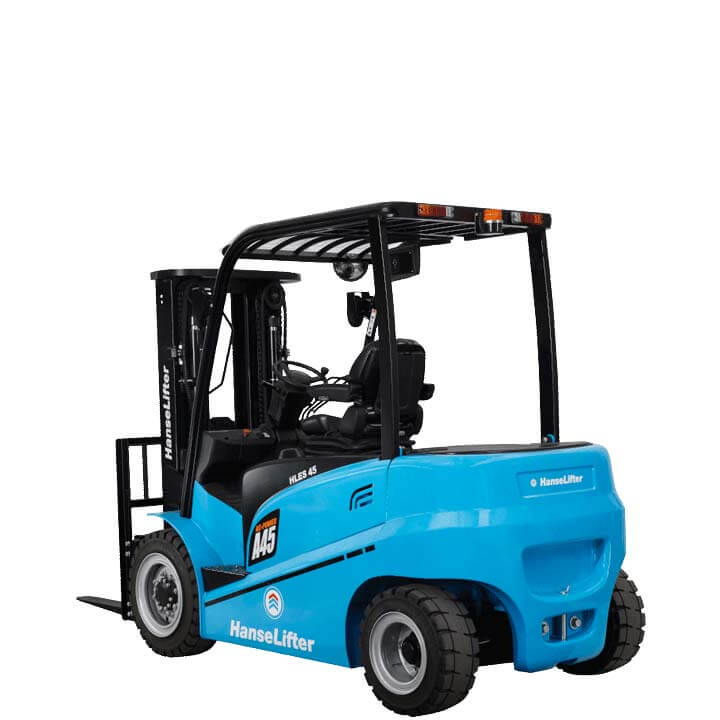

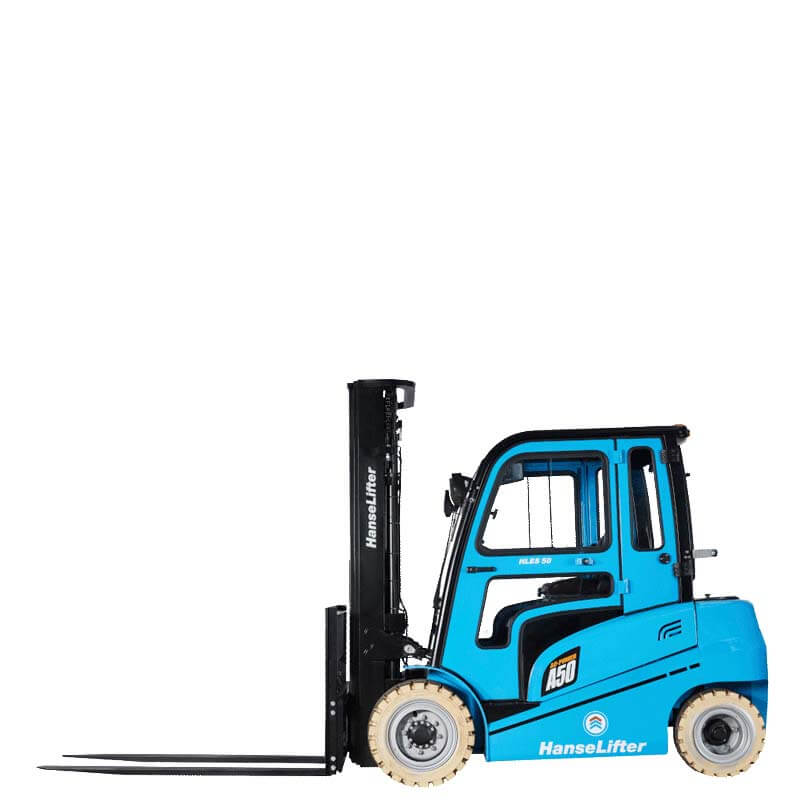

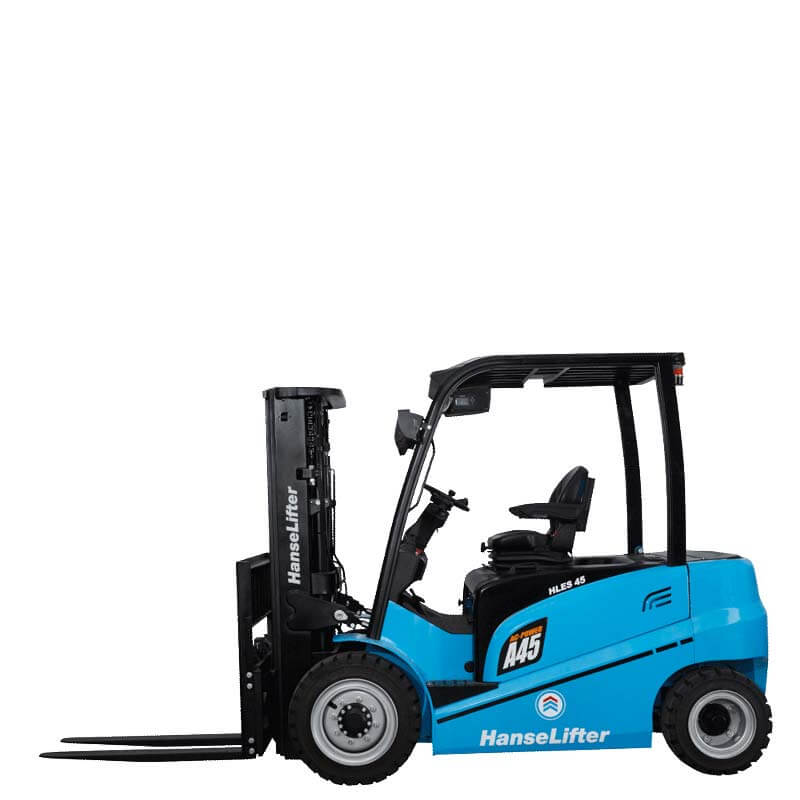

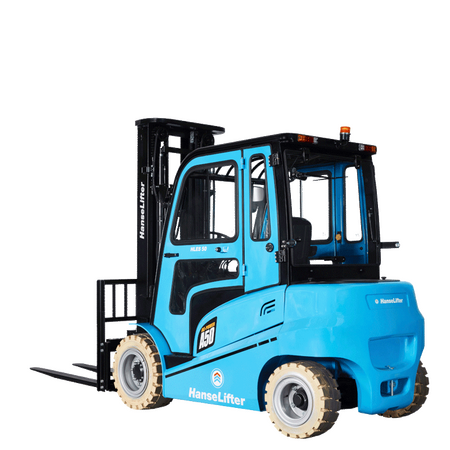

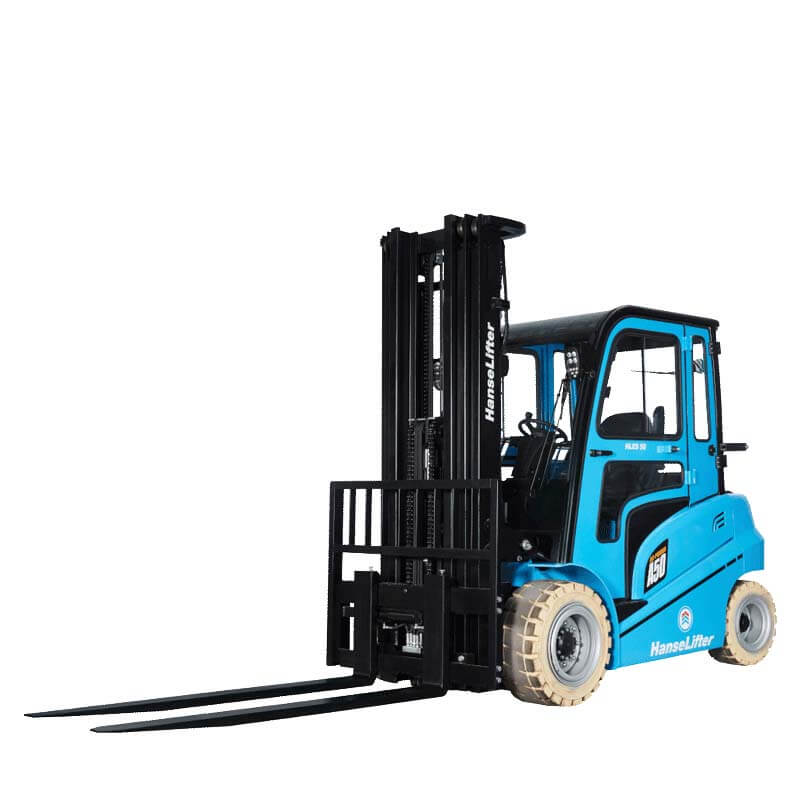

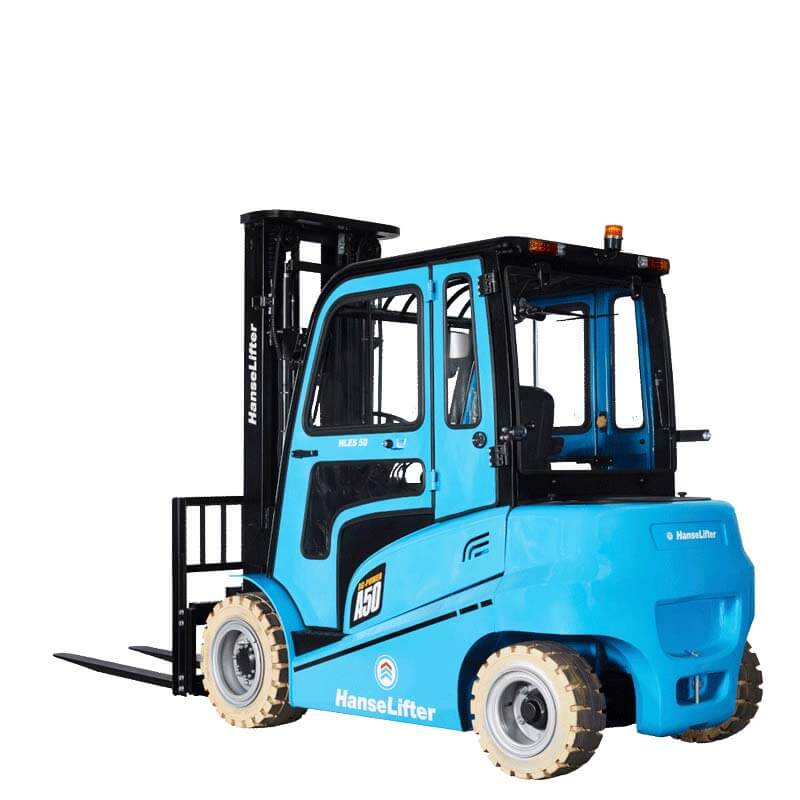

Die leistungsstarken 4-Rad Elektrostapler HLES-AC4 4,0 - 4,99t

Schöpfen Sie mit den 4-Rad-Elektrostaplern HLES-AC 4,0 - 4,99t aus dem Vollen. Sie haben die Wahl aus 10 verschiedenen Geräten, die alle uneingeschränkt im Außen- und Innenbereich einsetzbar sind. Durch ihre kompakten Abmessungen und die geringe Arbeitsgangbreite überzeugen die Elektrostapler besonders im Innenbereich. Die Stapler bleiben trotz den kompakten Maßen hoch belastbar. Transportieren Sie Paletten bis 4.990 kg geräuscharm und effizient zum Bestimmungsort.

Hochwertige Ausstattung

Das funktionell und übersichtlich gestaltete Cockpit gewährleistet zu jeder Zeit einen guten Blick auf alle Bedienelemente. Die 4-Rad-Elektrostaplern HLES-AC 4,0 - 4,99t sind mit zwei LED-Arbeitsscheinwerfern vorne und einer LED-Kombileuchte hinten ausgestattet.Für einen tiefen Schwerpunkt sorgt die Batterie, die direkt unter dem Fahrersitz montiert und für eventuelle Wartungsarbeiten gut zugänglich ist.

Höchste Präzision

Die am Heck des Staplers montierte Bordelektronik ist für eventuelle Wartungsarbeiten mittels weniger Handgriffe leicht zu erreichen. Über ein CAN-BUS-System sind zwei leistungsstarke AC-Motoren miteinander verbunden. Dies ermöglicht eine präzise Übertragung der Steuersignale zwischen den Motoren und Controllern. Die 4-Rad-Elektrostaplern HLES-AC 4,0 - 4,99t können so besonders feinfühlig manövriert werden.

Ausstattungsmerkmale und Technische Daten

Ausstattungsmerkmale

Tragfähigkeiten von 4.000 bis 4.990 kg
Hubbereiche bis max 6.000 mm
Kompakte Bauweise
Curtis AC Fahrsteuerung
Beste Sicht- und Platzverhältnisse
Elektrische Feststellbremse
Komplette LED Beleuchtungsanlage
Lastschutzgitter
Ergonomische Hydraulikbedienhebel
Fahrerkomfortsitz
OPS-Sicherheitssystem

Technische Daten

Modell	HLES40-AC4	HLES45-AC4	HLES50-AC4
Antrieb	Elektro	Elektro	Elektro
Tragfähigkeit (kg)	4.000	4.500	4.990
Freihub (je nach Mastvariante, mm)	150 - 1.928	150 - 1.928	150 - 1.928
Hub (je nach Mastvariante, mm)	2.500 - 6.000	2.500 - 6.000	2.500 - 6.000
Höhe Hubgerüst ausgefahren (je nach Mastvariante, mm)	3.270 - 7.170	3.270 - 7.170	3.270 - 7.170
Höhe Schutzdach (mm)	2.310	2.310	2.310
Gesamtlänge (mm)	3.997	3.997	4.037
Gesamtbreite (mm)	1.440	1.440	1.470
Gabelzinkenmaße (mm)	50/150/1.070	50/150/1.070	50/150/1.070
Fahrgeschwindigkeit (mit/ohne Last, km/h)	14 / 14	13,5 / 14	13,0 / 13,5
Hubgeschwindigkeit (mit/ohne Last, mm/s)	270 / 430	260 / 420	250 / 400
Zugkraft (mit/ohne Last)	16.400 / 17.000	15.600 / 16.200	15.200 / 15.600
Betriebsbremse	Hydraulisch	Hydraulisch	Hydraulisch
Fahrmotor (Leistung S2 60 min., kW)	16,6 AC	16,6 AC	16,6 AC
Hubmotor (Leistung bei S3 15%, kW)	25,4 AC	25,4 AC	25,4 AC
Batteriespannung (Nennkapazität K5, V/Ah)	80 / 700	80 / 700	80 / 700
Eigengewicht inkl. Batterie (kg)	6.700	6.950	7.220

Hubmastvarianten Modelle HLES40-AC4, HLES45-AC4 und HLES50-AC4 Typ Standard

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe angehoben mit / ohne Lastschutzgitter (mm)	Freihub mit / ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift HLES40-AC4 (kg)	Tragfähigkeit einfach bereift HLES45-AC4 (kg)	Tragfähigkeit einfach bereift HLES50-AC4 (kg)
5.000	3.285	6.170 / 5.770	150	6 / 6	2.800	3.150	3.500
2.500	1.935	3.670 / 3.270	150	6 / 11	4.000	4.500	4.990
2.700	2.035	3.870 / 3.470	150	6 / 11	4.000	4.500	4.990
3.000	2.185	4.170 / 3.770	150	6 / 11	4.000	4.500	4.990
3.300	2.335	4.470 / 4.070	150	6 / 11	4.000	4.500	4.990
3.500	2.435	4.670 / 4.270	150	6 / 11	4.000	4.500	4.990
3.600	2.485	4.770 / 4.370	150	6 / 11	4.000	4.500	4.990
4.000	2.735	5.170 / 4.770	150	6 / 11	3.800	4.250	4.750
4.300	2.900	5.470 / 5.070	150	6 / 6	3.600	4.000	4.500
4.500	3.010	5.670 / 5.270	150	6 / 6	3.400	3.800	4.250
4.800	3.175	5.970 / 5.570	150	6 / 6	3.000	3.350	3.750

Hubmastvarianten Modelle HLES40-AC4, HLES45-AC4 und HLES50-AC4 Typ Duplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe angehoben mit / ohne Lastschutzgitter (mm)	Freihub mit / ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift HLES40-AC4 (kg)	Tragfähigkeit einfach bereift HLES45-AC4 (kg)	Tragfähigkeit einfach bereift HLES50-AC4 (kg)
2.500	1.916	3.670 / 3.305	750 / 1.115	6 / 11	4.000	4.500	4.990
2.750	2.040	3.920 / 3.555	873 / 1.238	6 / 11	4.000	4.500	4.990
3.000	2.166	4.170 / 3.805	1.000 / 1.365	6 / 11	4.000	4.500	4.990
3.300	2.316	4.470 / 4.105	1.150 / 1.515	6 / 11	4.000	4.500	4.990

Hubmastvarianten Modelle HLES40-AC4, HLES45-AC4 und HLES50-AC4 Typ Triplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe angehoben mit / ohne Lastschutzgitter (mm)	Freihub mit / ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift HLES40-AC4 (kg)	Tragfähigkeit einfach bereift HLES45-AC4 (kg)	Tragfähigkeit einfach bereift HLES50-AC4 (kg)
4.000	2.020	5.170 / 4.805	850 / 1.218	6 / 11	4.000	4.500	4.750
4.300	2.120	5.470 / 5.105	950 / 1.318	6 / 6	3.400	3.800	4.200
4.500	2.185	5.670 / 5.305	1.018 / 1.380	6 / 6	3.200	3.600	4.000
4.800	2.280	5.970 / 5.605	1.110 / 1.478	6 / 6	3.000	3.350	3.750
5.000	2.350	6.170 / 5.805	1.180 / 1.548	6 / 6	2.600	3.150	3.500
5.500	2.515	6.670 / 6.305	1.348 / 1.710	3 / 6	2.250	2.550	2.850
6.000	2.730	7.170 / 6.805	1.560 / 1.928	3 / 6	1.700	1.950	2.200
