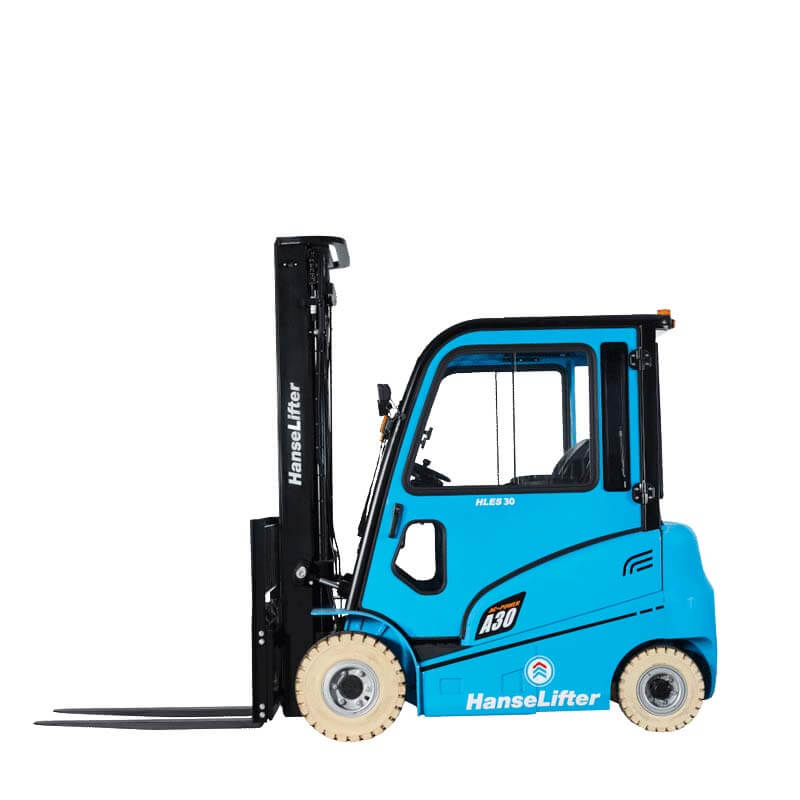

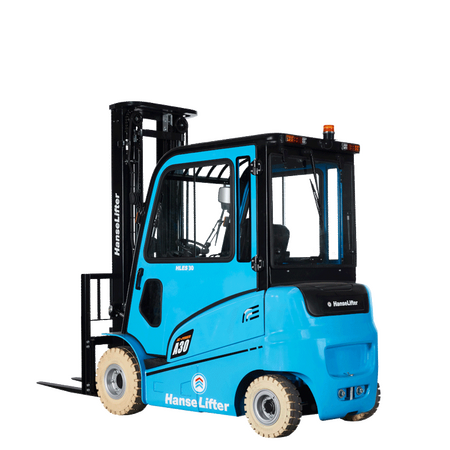

Elektrostapler HLES-AC4 3,0 - 3,5t

Mit leistungsstarken Curtis AC-Motoren

Tragfähigkeiten: 3.000 - 3.500 kg

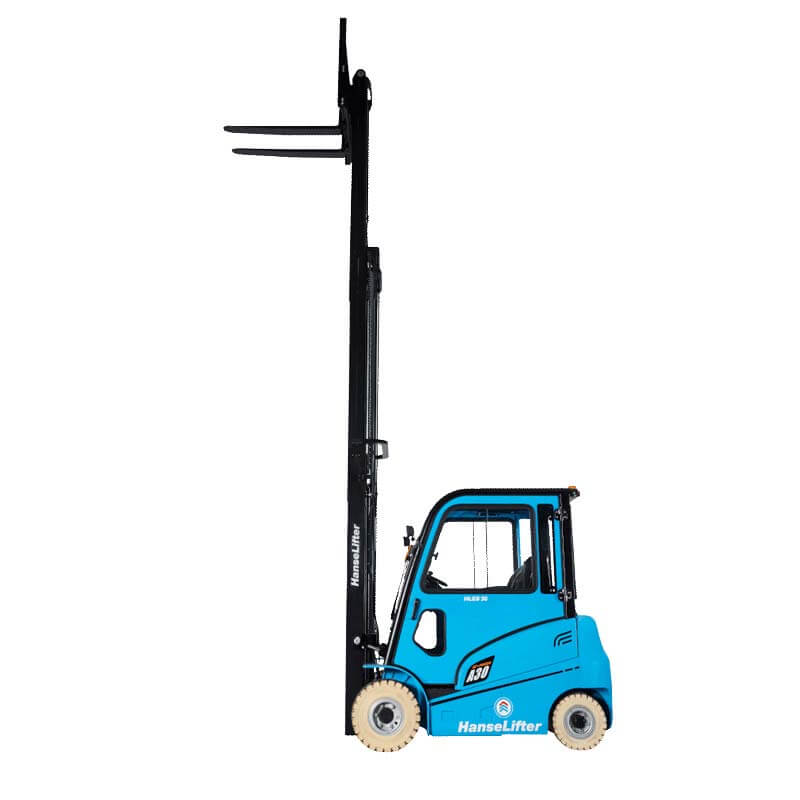

Hubhöhen bis max. 6.500 mm
Kompakte Bauweise
Curtis AC-Fahrsteuerung
Geringer Arbeitsbedarf

Produktbeschreibung

Die leistungsstarken 4-Rad-Elektrostapler HLES-AC4 3,0 - 3,5t

Wählen Sie aus 10 verschiedenen Modellen Ihren Elektrostapler HLES-AC4 3,0 - 3,5t für den uneingeschränkten Einsatz in Außen- und Innenbereich. Gerade im Innenbereich bestechen die Elektrostapler durch die kompakten Maße und die niedrige Arbeitsgangbreite. Trotzdem bleiben die Stapler hoch belastbar. Transportieren Sie Ihre Paletten bis maximal 4.990 kg geräuscharm und effizient zum vorgesehenen Bestimmungsort.

Höchster Fahrkomfort

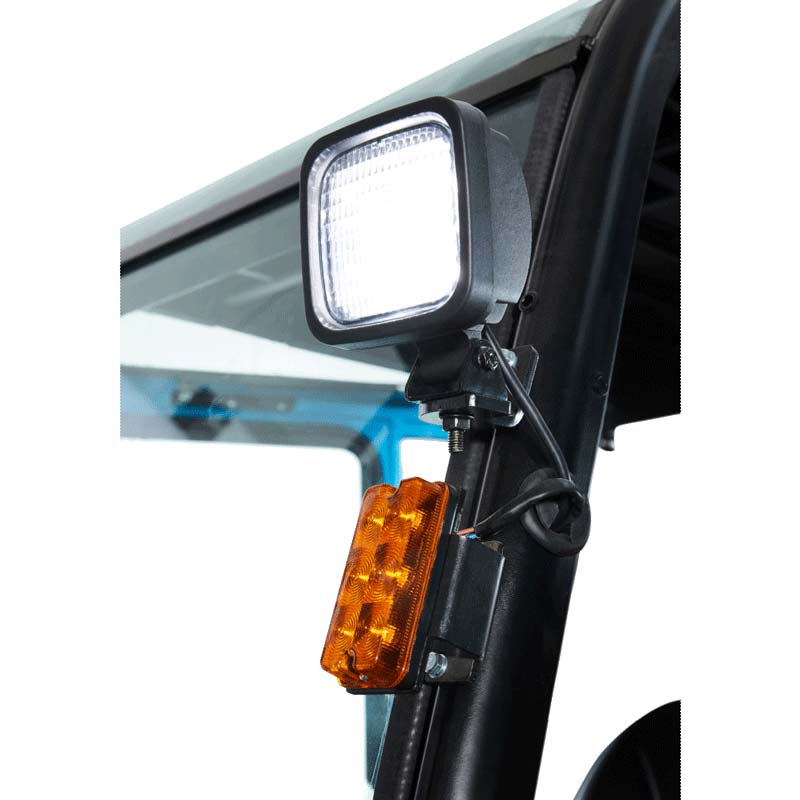

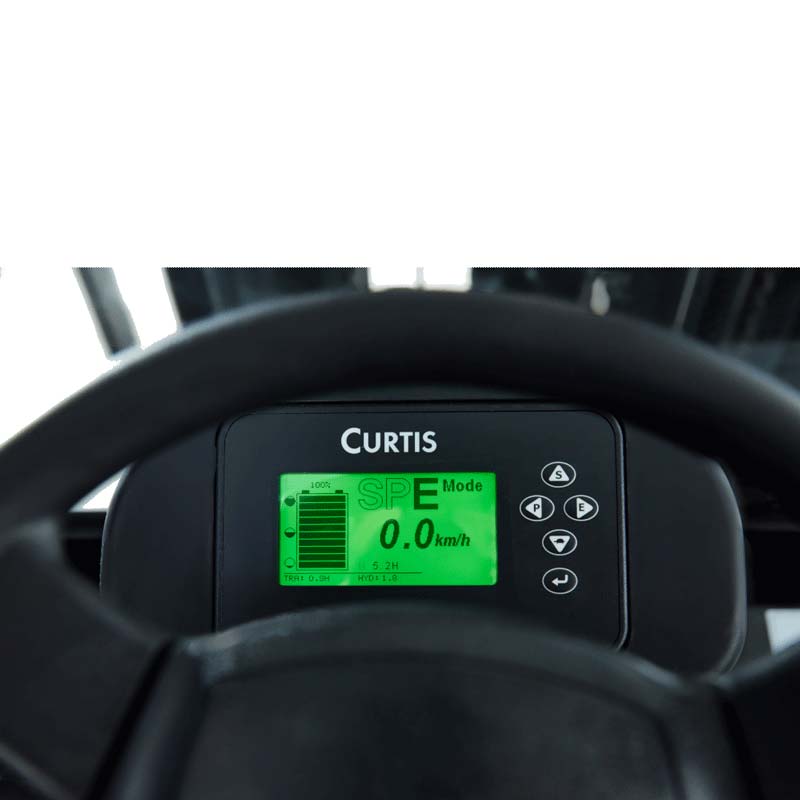

Das übersichtliche und funktionelle Cockpit garantiert einen hohen Fahrkomfort. Alle Bedienelemente sind immer im Blickfeld und leicht zu erreichen. Zwei LED-Arbeitsscheinwerfer vorne und eine LED-Kombileuchte hinten unterstützen die optimalen Sichtverhältnisse. Die Batterie sorgt durch Ihre Positionen unter dem Fahrersitz für einen tiefen Schwerpunkt des Staplers. Außerdem ist sie für eventuelle Wartungsarbeiten leicht zugänglich.

Beste Präzision

Ein CAN-BUS-System verbindet zwei leistungsstarke AC-Motoren und gewährleistet eine präzise Übertragung der Steuersignale zwischen den Controllern und den Motoren. Dadurch lässt sich der Elektrostapler besonders feinfühlig manövrieren. Die Bordelektronik befindet sich im Heck des Staplers und ist für eventuelle Wartungen mittels weniger Handgriffe leicht zugänglich.

Ausstattungsmerkmale und Technische Daten

Ausstattungsmerkmale

Tragfähigkeiten von 3.000 bis 3.500 kg
Hubbereiche bis max 6.500 mm
Kompakte Bauweise
Curtis AC Fahrsteuerung
Beste Sicht- und Platzverhältnisse
Elektrische Feststellbremse
Komplette LED Beleuchtungsanlage

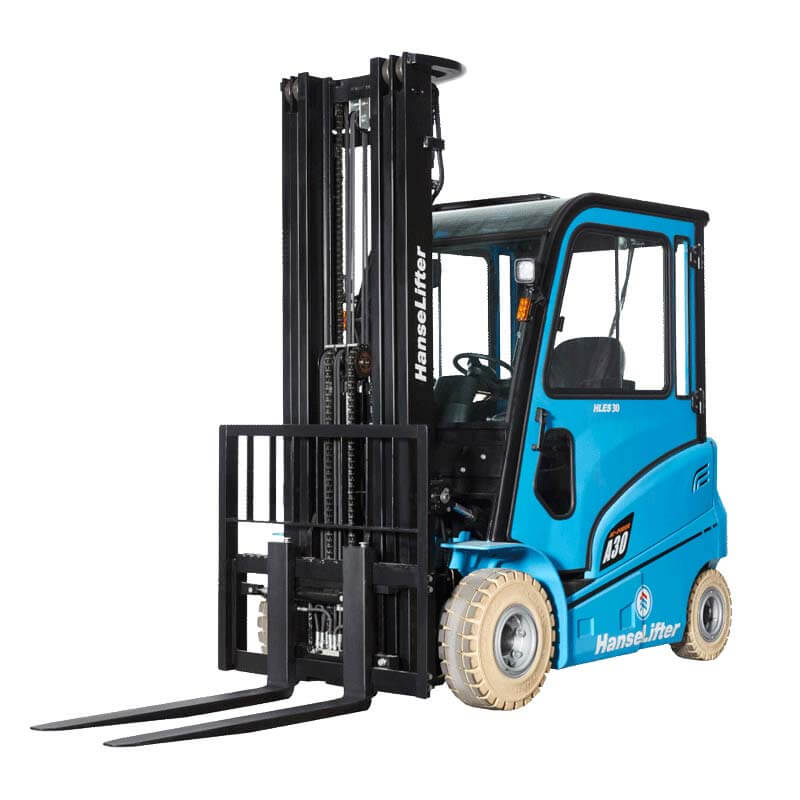

Lastschutzgitter
Ergonomische Hydraulikbedienhebel
Fahrerkomfortsitz
OPS-Sicherheitssystem

Technische Daten

Modell	HLES30-AC4	HLES35-AC4
Antrieb	Elektro	Elektro
Tragfähigkeit (kg)	3.000	3.500
Freihub (je nach Mastvariante, mm)	145 - 2.072	145 - 2.164
Hub (je nach Mastvariante, mm)	2.500 - 6.500	2.500 - 6.500
Höhe Hubgerüst ausgefahren (je nach Mastvariante, mm)	3.297 - 7.652	3.364 - 7.652
Höhe Schutzdach (mm)	2.190	2.190
Gesamtlänge (mm)	3.572	3.652
Gesamtbreite (mm)	1.265	1.302
Gabelzinkenmaße (mm)	45/125/1.070	50/125/1.070
Fahrgeschwindigkeit (mit/ohne Last, km/h)	14 / 14	12 / 13
Hubgeschwindigkeit (mit/ohne Last, mm/s)	250 / 400	210 / 400
Zugkraft (mit/ohne Last)	20.000 / 21.000	20.500 / 21.000
Betriebsbremse	Hydraulisch	Hydraulisch
Fahrmotor (Leistung S2 60 min., kW)	15 AC	15 AC
Hubmotor (Leistung bei S3 15%, kW)	10 AC	10 AC
Batteriespannung (Nennkapazität K5, V/Ah)	80 / 500	80 / 500
Eigengewicht inkl. Batterie (kg)	5.050	5.450

Hubmastvarianten Modell HLES30-AC4 Typ Standard

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit Lastschutzgitter (mm)	Bauhöhe gehoben ohne Lastschutzgitter (mm)	Freihub mit Lastschutzgitter (mm)	Freihub ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift (HLES30-AC4, kg)
5.000	3.136	3.186 / 6.152	6.152	145	145	5 / 6	2.100
2.500	1.786	1.936 / 3.652	3.652	145	145	5 / 10	3.000
2.700	1.886	2.036 / 3.852	3.852	145	145	5 / 10	3.000
3.000	2.036	2.186 / 4.152	4.152	145	145	5 / 10	3.000
3.300	2.186	2.336 / 4.452	4.452	145	145	5 / 10	3.000
3.500	2.286	2.436 / 4.652	4.652	145	145	5 / 10	3.000
3.600	2.336	2.486 / 4.752	4.752	145	145	5 / 10	3.000
4.000	2.586	2.686 / 5.152	5.152	145	145	5 / 10	2.850
4.300	2.751	2.836 / 5.452	5.452	145	145	5 / 6	2.700
4.500	2.861	2.936 / 5.652	5.652	145	145	5 / 6	2.550
4.800	3.026	3.086 / 5.952	5.952	145	145	5 / 6	2.250

Hubmastvarianten Modelle HLES30-AC4 Typ Duplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit Lastschutzgitter (mm)	Bauhöhe gehoben ohne Lastschutzgitter (mm)	Freihub mit Lastschutzgitter (mm)	Freihub ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift (kg)
2.500	1.826	3.652	3.247	684	1.089	5 / 10	3.000
2.700	1.926	3.852	3.447	784	1.189	5 / 10	3.000
3.000	2.036	4.152	3.747	894	1.299	5 / 10	3.000
3.300	2.186	4.452	4.047	1.044	1.449	5 / 10	3.000
3.600	2.345	4.752	4.347	1.203	1.608	5 / 10	3.000
4.000	2.555	5.152	4.747	1.413	1.818	5 / 10	2.850

Hubmastvarianten Modelle HLES30-AC4 Typ Triplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit Lastschutzgitter (mm)	Bauhöhe gehoben ohne Lastschutzgitter (mm)	Freihub mit Lastschutzgitter (mm)	Freihub ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift (kg)
4.300	2.041	5.452	5.083	899	1.268	5 / 6	2.550
4.500	2.121	5.652	5.283	979	1.348	5 / 6	2.400
4.800	2.221	5.952	5.583	1.079	1.448	5 / 6	2.250
5.000	2.287	6.152	5.783	1.145	1.514	5 / 6	2.100
5.500	2.451	6.652	6.283	1.309	1.678	3 / 6	1.650
6.000	2.617	7.152	6.783	1.475	1.844	3 / 6	1.200
6.500	2.845	7.652	7.283	1.703	2.072	3 / 6	900

Hubmastvarianten Modell HLES35-AC4 Typ Standard

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit Lastschutzgitter (mm)	Bauhöhe gehoben ohne Lastschutzgitter (mm)	Freihub mit Lastschutzgitter (mm)	Freihub ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift (kg)
2.500	1.936	3.652	3.364	145	145	5 / 10	3.500
2.700	2.036	3.852	3.564	145	145	5 / 10	3.500
3.000	2.186	4.152	3.864	145	145	5 / 10	3.500
3.300	2.336	4.452	4.164	145	145	5 / 10	3.500
3.500	2.436	4.652	4.364	145	145	5 / 10	3.500
3.600	2.486	4.752	4.464	145	145	5 / 10	3.500
4.000	2.686	5.152	4.864	145	145	5 / 10	3.250
4.300	2.836	5.452	5.164	145	145	5 / 6	3.000
4.500	2.936	5.652	5.364	145	145	5 / 6	2.850
4.800	3.086	5.952	5.664	145	145	5 / 6	2.450
5.000	3.186	6.152	5.864	145	145	5 / 6	2.300

Hubmastvarianten Modelle HLES35-AC4 Typ Duplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit Lastschutzgitter (mm)	Bauhöhe gehoben ohne Lastschutzgitter (mm)	Freihub mit Lastschutzgitter (mm)	Freihub ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift (kg)
2.500	1.936	3.652	3.292	794	1.154	5 / 10	3.500
2.700	2.036	3.852	3.492	894	1.254	5 / 10	3.500
3.000	2.195	4.152	3.792	1.053	1.413	5 / 10	3.500
3.300	2.336	4.452	4.092	1.194	1.554	5 / 10	3.500
3.600	2.495	4.752	4.392	1.353	1.713	5 / 10	3.500
4.000	2.705	5.152	4.792	1.563	1.923	5 / 10	3.250

Hubmastvarianten Modelle HLES35-AC4 Typ Triplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit Lastschutzgitter (mm)	Bauhöhe gehoben ohne Lastschutzgitter (mm)	Freihub mit Lastschutzgitter (mm)	Freihub ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift (kg)
4.300	2.141	5.452	5.092	999	1.359	5 / 6	2.850
4.500	2.221	5.652	5.292	1.079	1.439	5 / 6	2.700
4.800	2.321	5.952	5.592	1.179	1.539	5 / 6	2.450
5.000	2.387	6.152	5.792	1.245	1.605	5 / 6	2.300
5.500	2.551	6.652	6.292	1.409	1.769	3 / 6	1.800
6.000	2.717	7.152	6.792	1.575	1.935	3 / 6	1.300
6.500	2.946	7.652	7.292	1.804	2.164	3 / 6	1.000
