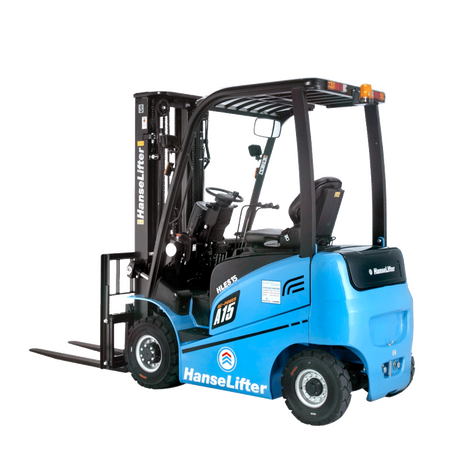

Elektrostapler HLES-AC4 1,5 - 1,75t

Mit leistungsstarken Curtis AC-Motoren

Tragfähigkeiten: 1.500 - 1.750 kg
Hubhöhen bis max. 6.500 mm
Kompakte Bauweise
Curtis AC-Fahrsteuerung
Geringer Arbeitsbedarf

Produktbeschreibung

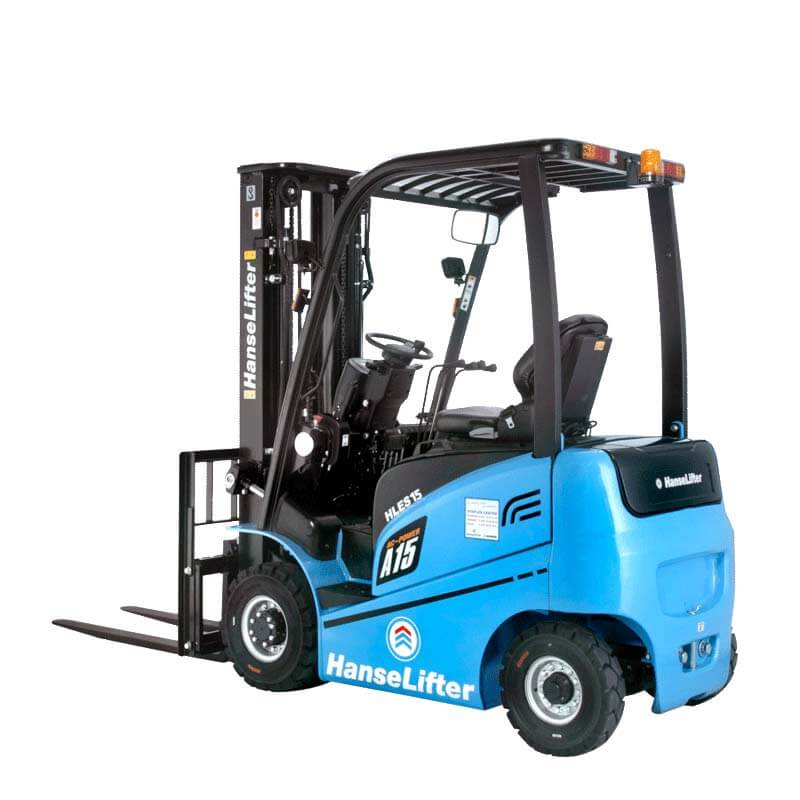

Die leistungsstarken 4-Rad-Elektrostapler HLES 1,5 - 1,75t aus der A-Serie

Die Elektrostapler HLES-AC4 1,5 - 1,75t aus der A-Serie schöpfen aus dem Vollen. Wählen Sie aus 10 verschiedenen HLES Modellen Ihren Elektrostapler. Für welches Modell Sie sich auch entscheiden, ein Elektrostapler HLES aus der A-Serie ist uneingeschränkt im Außen- und Innenbereich einsetzbar. Gerade im Innenbereich überzeugt diese Modell-Reihe mit kompakten Abmessungen. Denn mit seinen Abmessungen benötigt ein Elektrostapler HLES nicht viel Platz in den Arbeitsgängen. Trotz den kompakten Maßen sind die Stapler hoch belastbar. Geräuscharm und effizient bringen die Elektrostapler HLES Ihre Paletten zum vorgesehenen Bestimmungsort. Transportieren Sie ohne Probleme bis maximal 4.990 kg.

Ergonomie für höchsten Fahrkomfort

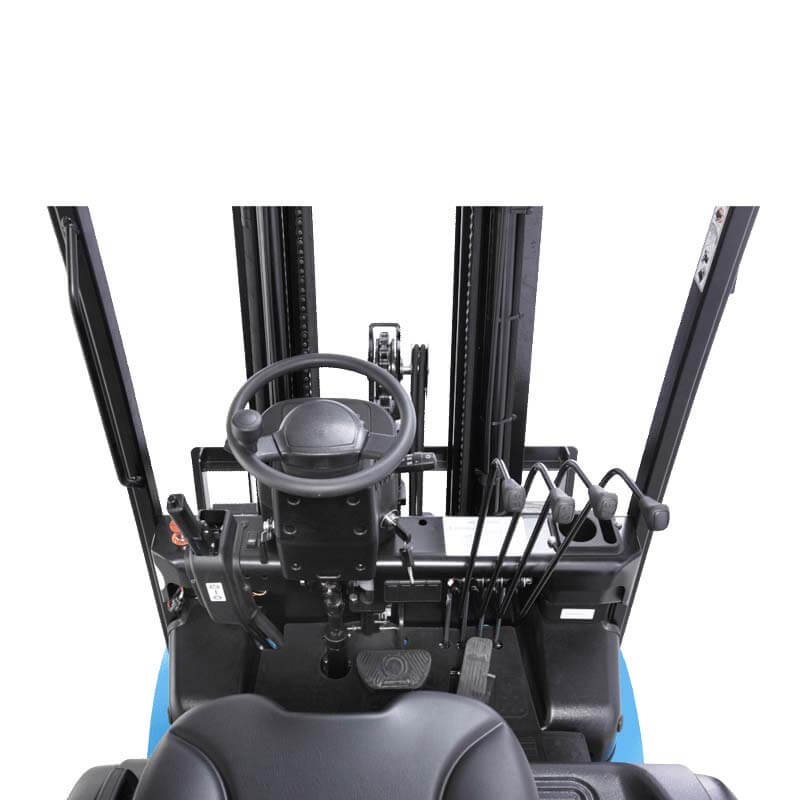

Das Cockpit ist funktionell und übersichtlich gestaltet und alle Bedienelemente sind immer im Blickfeld. Ein Elektrostapler HLES aus der A-Serie ist mit zwei LED-Arbeitsscheinwerfern vorne und einer LED-Kombileuchte hinten ausgestattet. Die Batterie ist direkt unter dem Fahrersitz montiert und sorgt für einen tiefen Schwerpunkt und einfache Zugänglichkeit.

CAN-BUS Systeme für Zuverlässigkeit und Präzision

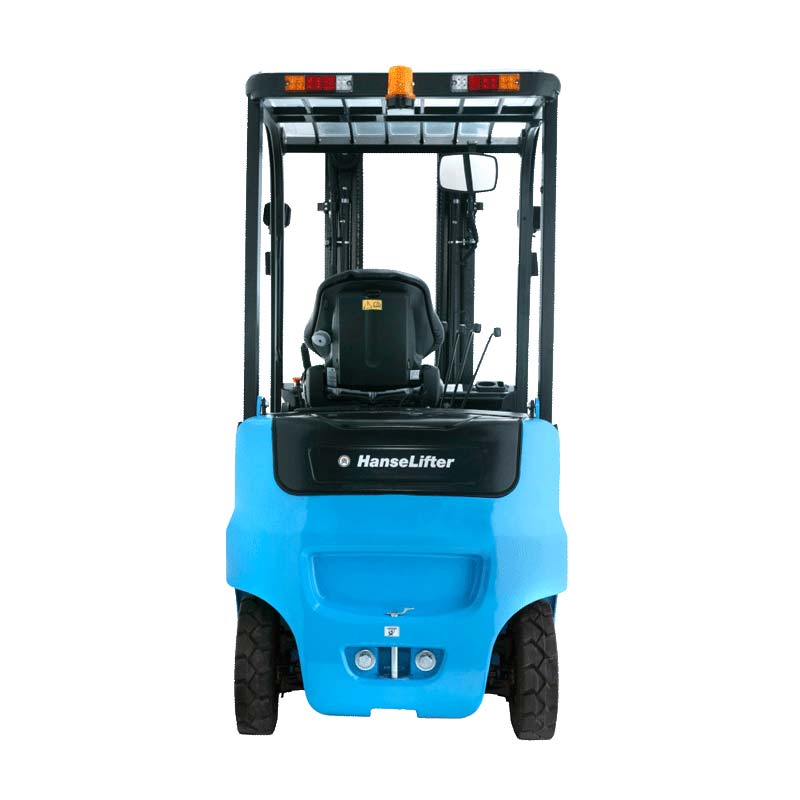

Die Bordelektronik ist im Heck des Elektrostaplers montiert. Mit wenigen Handgriffen ist diese für eventuelle Wartungen leicht zugänglich.

Zwei leistungsstarke AC-Controller sind über ein CAN-BUS System miteinander verbunden. Die daraus entstehenden Vorteile sind eine präzise Übertragung der Steuersignale zwischen den Controllern und den Motoren. Dadurch ist ein besonders feinfühliges manövrieren mit dem Elektrostapler möglich.

Auch als Miniaturmodell erhältlich

Holen Sie sich gleich das Miniaturmodell der Elektrostapler A-Serie nach Hause. Maßstab: 1:25. Warnung: Dieses Miniaturmodell enthält Kleinteile. Nicht geeignet für Kinder unter 8 Jahren.

Ausstattungsmerkmale und Technische Daten

Ausstattungsmerkmale

Tragfähigkeiten von 1.500 bis 1.750 kg

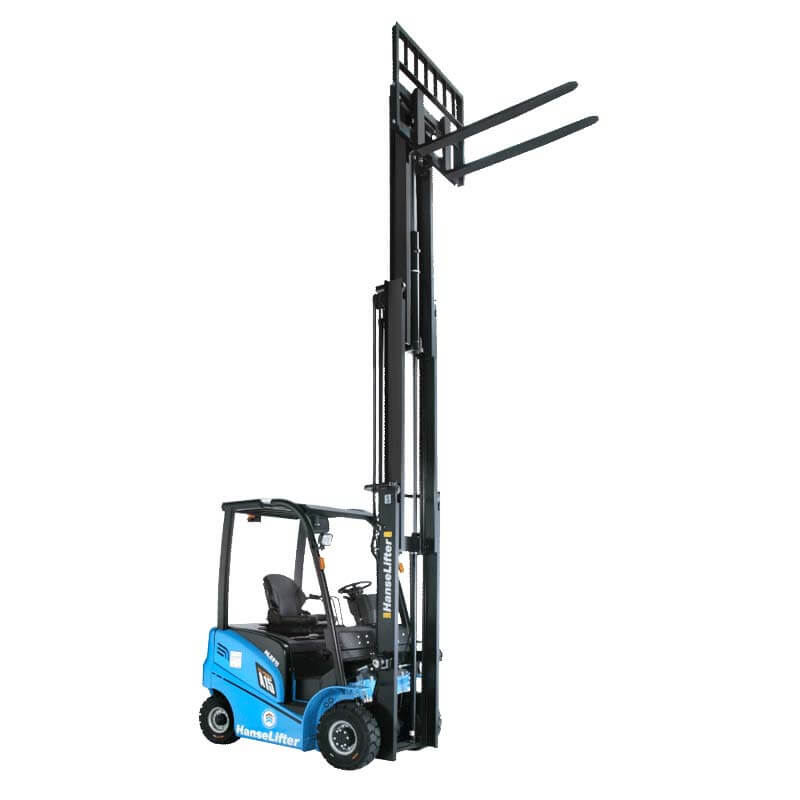

Hubbereiche bis max. 6.500 mm
Kompakte Bauweise
Curtis AC Fahrsteuerung
Beste Sicht- und Platzverhältnisse
Elektrische Feststellbremse
Komplette LED Beleuchtungsanlage
Lastschutzgitter
Ergonomische Hydraulikbedienhebel
Fahrerkomfortsitz
OPS-Sicherheitssystem

Technische Daten

Modell	HLES15-AC4	HLES18-AC4
Antrieb	Elektro	Elektro
Tragfähigkeit (kg)	1.500	1.750
Freihub (je nach Mastvariante, mm)	145 - 2.152	145 - 2.152
Hub (je nach Mastvariante, mm)	2.500 - 6.500	2.500 - 6.500
Höhe Hubgerüst ausgefahren (je nach Mastvariante, mm)	3.455 - 7.456	3.455 - 7.456
Höhe Schutzdach (mm)	2.130	2.130
Gesamtlänge (mm)	3.018	3.018
Gesamtbreite (mm)	1.120	1.138
Gabelzinkenmaße (mm)	35/120/920	35/120/920
Fahrgeschwindigkeit (mit/ohne Last, km/h)	14 / 14	13,5 / 14
Hubgeschwindigkeit (mit/ohne Last, mm/s)	290 / 440	285 / 440
Zugkraft (mit/ohne Last)	9.000 / 10.000	9.500 / 11.000
Betriebsbremse	Hydraulisch	Hydraulisch
Fahrmotor (Leistung S2 60 min., kW)	8 AC	8 AC
Hubmotor (Leistung bei S3 15%, kW)	8,6 AC	8,6 AC
Batteriespannung (Nennkapazität K5, V/Ah)	48 / 420	48 / 420
Eigengewicht inkl. Batterie (kg)	2.940	3.090

Hubmastvarianten Modelle HLES15-AC4 und HLES18-AC4 Typ Standard

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit / ohne Lastschutzgitter (mm)	Freihub mit / ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift HLES15-AC4 (kg)	Tragfähigkeit einfach bereift HLES18-AC4 (kg)
2.500	1.726	3.455 / 3.064	145	5 / 10	1.500	1.750
2.700	1.826	3.655 / 3.264	145	5 / 10	1.500	1.750
3.000	1.976	3.955 / 3.564	145	5 / 10	1.500	1.750
3.300	2.126	4.255 / 3.864	145	5 / 10	1.500	1.750
3.500	2.226	4.455 / 4.064	145	5 / 10	1.500	1.750
3.600	2.326	4.555 / 4.164	145	5 / 10	1.450	1.750
4.000	2.576	4.955 / 4.564	145	5 / 10	1.400	1.700
4.300	2.726	5.255 / 4.864	145	5 / 6	1.300	1.550
4.500	2.826	5.455 / 5.064	145	5 / 6	1.200	1.450

Hubmastvarianten Modelle HLES15-AC4 und HLES18-AC4 Typ Duplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit / ohne Lastschutzgitter (mm)	Freihub mit / ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift HLES15-AC4 (kg)	Tragfähigkeit einfach bereift HLES18-AC4 (kg)
2.500	1.726	3.455 / 3.070	781 / 1.158	5 / 10	1.500	1.750
2.700	1.826	3.655 / 3.270	881 / 1.244	5 / 10	1.500	1.750
3.000	1.976	3.955 / 3.570	1.031 / 1.394	5 / 10	1.500	1.750
3.300	2.126	4.255 / 3.870	1.181 / 1.544	5 / 10	1.500	1.750
3.600	2.276	4.555 / 4.170	1.331 / 1.694	5 / 10	1.350	1.750
4.000	2.526	4.955 / 4.570	1.581 / 1.944	5 / 6	1.300	1.650

Hubmastvarianten Modelle HLES15-AC4 und HLES18-AC4 Typ Triplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit / ohne Lastschutzgitter (mm)	Freihub mit / ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift HLES15-AC4 (kg)	Tragfähigkeit einfach bereift HLES18-AC4 (kg)
4.000	1.976	4.955 / 4.570	1.031 / 1.416	5 / 6	1.350	1.600
4.300	2.076	5.255 / 4.870	1.131 / 1.516	5 / 6	1.300	1.550
4.500	2.086	5.455 / 5.070	1.141 / 1.614	5 / 6	1.200	1.450
4.800	2.201	5.755 / 5.370	1.256 / 1.641	5 / 6	1.100	1.300
5.000	2.251	5.955 / 5.570	1.306 / 1.691	5 / 6	1.000	1.200
5.500	2.426	6.455 / 6.070	1.481 / 1.866	3 / 6	700	800
6.000	2.651	6.955 / 6.570	1.706 / 2.091	3 / 6	450	600
6.500	2.830	7.456 / 7.070	1.820 / 2.152	3 / 6	250	350
