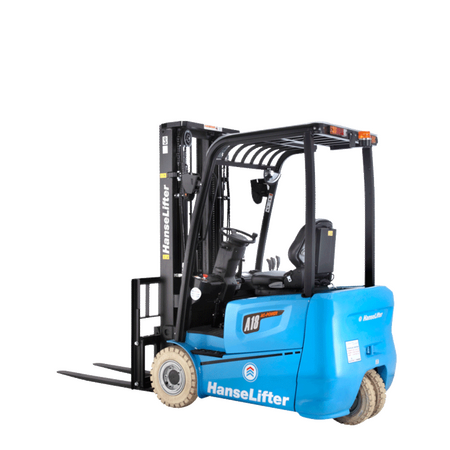

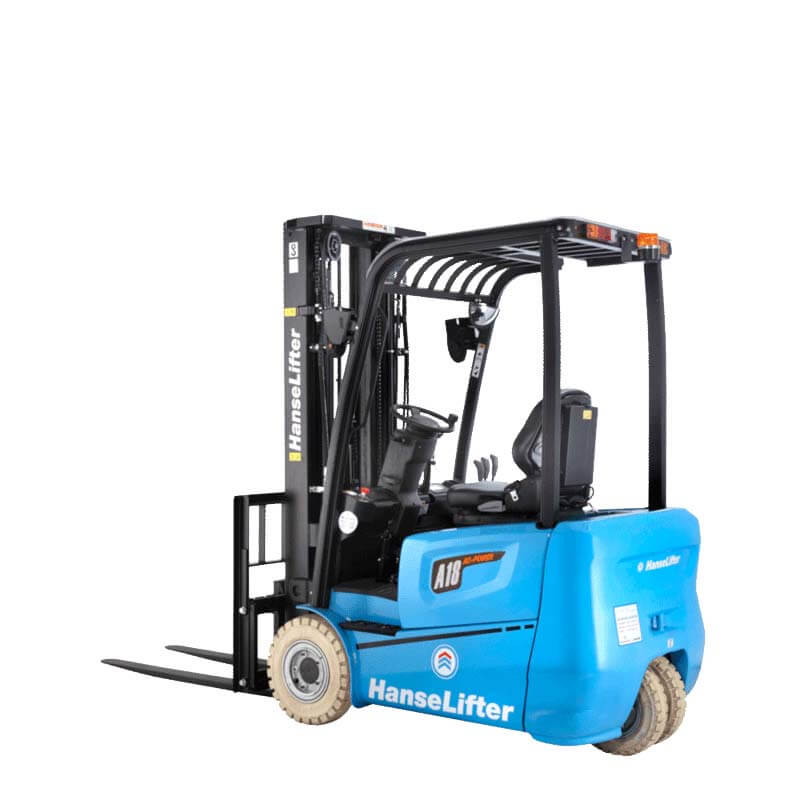

3-Rad-Elektrostapler HL3ES-AC6 1,6 - 1,8t

Große Umschlagsleistungen auf kleinem Raum

Wendig, agil, und emissionsfrei
Tragfähigkeiten bis zu 1.800 kg
Hochwertige Elektromotoren
Kompakte Bauweise
Komfort-Fahrersitz

Produktbeschreibung

AC-Antriebsmotoren - wartungsarm und emissionsfrei

Die AC-Antriebsmotoren und Ölbad-Lamellenbremsen der Dreirad-Elektrostapler sind sehr wartungsfreundlich und gewährleisten eine hohe Standzeit. Die gekapselten Motoren und Bremsen sind unanfällig gegen Staub und Spritzwasser.

Ausstattung vom Dreirad-Elektrostapler HL3ES

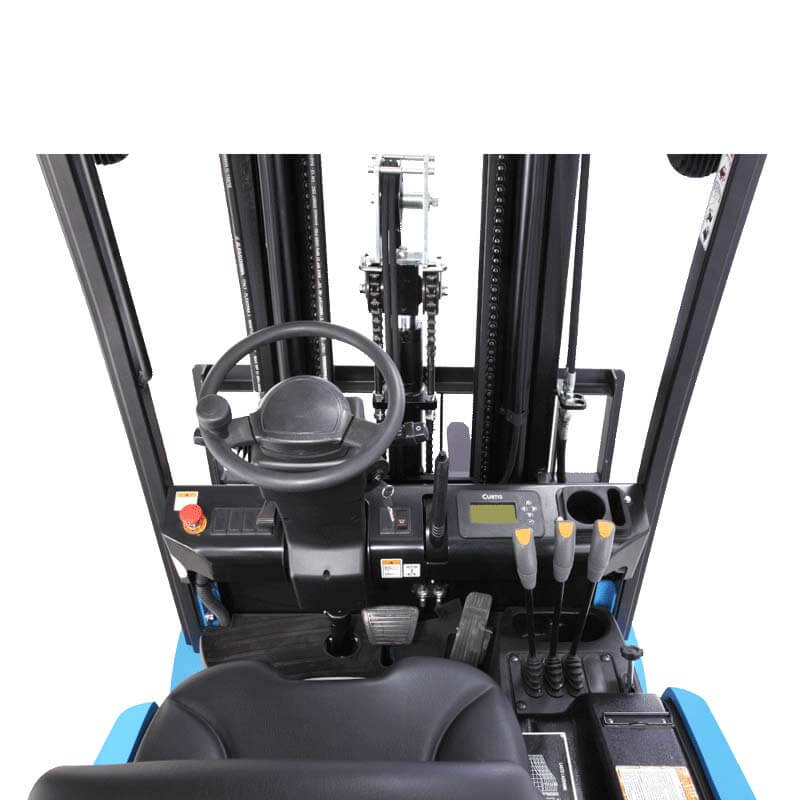

Die Dreirad-Stapler HL3ES-AC6 verfügen über ein übersichtliches, funktionell gestaltetes Cockpit. Alle Bedienelemente sind immer im Blickfeld und ohne Umgreifen gut erreichbar. Die Batterie des HL3ES befindet sich direkt unter dem Fahrersitz und ist somit gut zugänglich für Wartungsarbeiten und sorgt für einen tiefen Schwerpunkt des Staplers. Standardmäßig sind die Dreirad-Elektrostapler mit Tragfähigkeiten bis 1.800 kg mit hochwertigen Batterien der Hersteller WERBAT oder HOPPECKE ausgestattet, wobei sie bei einer Betriebsspannung von 48 V mit einer Kapazität von 500 Ah ausgerüstet sind.

Sonderbauten und Anbaugeräte

Wenn unsere Stapler mit standard Maßen nicht Ihren Anforderungen entsprechen, kann Ihnen unsere Abteilung für Sonderbau weiterhelfen. Kreieren Sie mit uns zusammen Ihren individuellen Stapler. Natürlich bieten wir auch Anbaugeräte für die verschiedensten Situationen an. Rufen Sie uns einfach an, oder schreiben Sie eine Mail. Wir freuen uns auf Ihre Anfrage!

Ausstattungsmerkmale und Technische Daten

Ausstattungsmerkmale

Tragfähigkeiten von 1,6t bis 1,8t

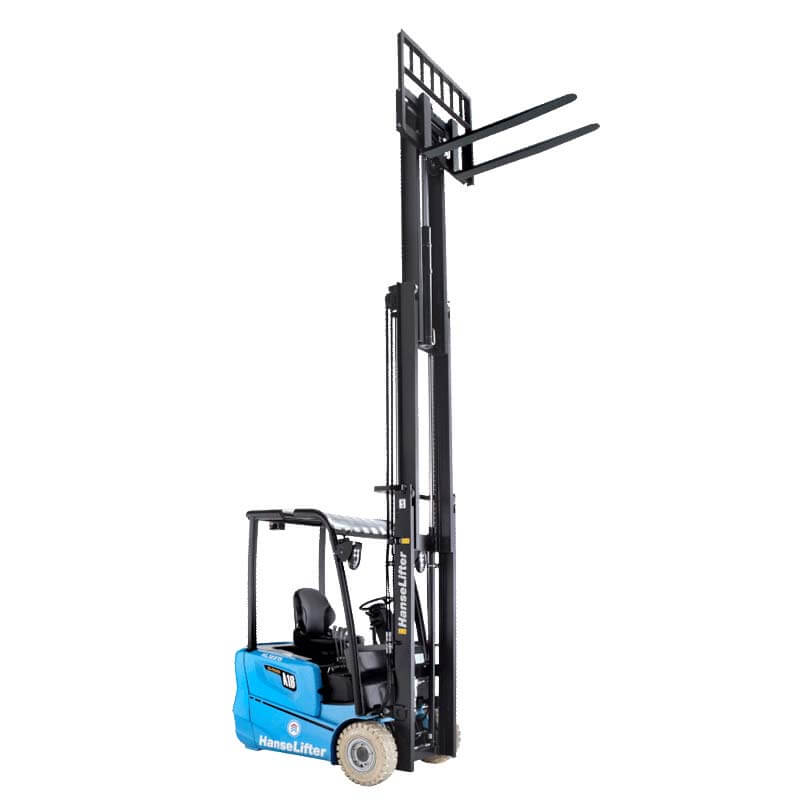

Hubbereiche bis zu 6,5 m
Kompakte Bauweise
Besonders wendig und leicht manövrierbar
Verschleißarmer Drehstrommotor
Hochwertige Batterien von HOPPECKE oder WERBAT serienmäßig
Fahrantrieb über zwei AC-Synchronmotoren
Übersichtliche Bedienelemente im Cockpit
Einfache Wartung und Instandhaltung durch leichte Zugänglichkeit aller Komponenten
Ergonomischer und übersichtlicher Arbeitsplatz
Komfort-Fahrersitz von GRAMMER
Beleuchtungs- und Sicherheitspaket serienmäßig

Technische Daten

Modell	HL3ES16	HL3ES18
Antrieb	Elektro	Elektro
Tragfähigkeit (kg)	1.600	1.800
Freihub (je nach Mastvariante, mm)	145 - 2.180	145 - 2.180
Hub (je nach Mastvariante, mm)	2.500 - 6.500	2.500 - 6.500
Höhe Hubgerüst ausgefahren (je nach Mastvariante, mm)	3.065 - 7.455	3.065 - 7.455
Höhe Schutzdach (Kabine, mm)	2.130	2.155
Gesamtlänge (mm)	2.818	2.823
Gesamtbreite (mm)	1.086	1.086
Gabelzinkenmaße (mm)	35/100/920	35/100/920
Fahrgeschwindigkeit (mit/ohne Last, km/h)	16 / 16	16 / 16
Hubgeschwindigkeit (mit/ohne Last, mm/s)	380 / 470	370 / 450
Zugkraft (mit/ohne Last)	3.300 / 3.900	3.200 / 3.800
Feststellbremse / Betriebsbremse	mech. / hydr.	mech. / hydr.
Fahrmotor (Leistung S2 60 min., kW)	4,75 / 4,75	4,75 / 4,75
Hubmotor (Leistung bei S3 15%, kW)	9,5	9,5
Batteriespannung (Nennkapazität K5, V/Ah)	48 / 500	48 / 500
Eigengewicht (kg)	3.120	3.240

Hubmastvarianten Modelle HL3ES16-AC6 und HL3ES18-AC6 Typ Standard

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit / ohne Lastschutzgitter (mm)	Freihub mit / ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift (kg) HL3ES16-AC6	Tragfähigkeit einfach bereift (kg) HL3ES18-AC6
2.500	1.745	3.445 / 3.065	145	5,5 / 6	1.600	1.800
2.700	1.845	3.645 / 3.265	145	5,5 / 6	1.600	1.800
3.000	1.995	3.945 / 3.565	145	5,5 / 6	1.600	1.800
3.300	2.145	4.245 / 3.865	145	5,5 / 6	1.600	1.800
3.500	2.245	4.445 / 4.065	145	5,5 / 6	1.600	1.800
3.600	2.295	4.545 / 4.165	145	5,5 / 6	1.600	1.800
4.000	2.545	4.945 / 4.565	145	5,5 / 5	1.600	1.800
4.300	2.710	5.245 / 4.865	145	5,5 / 5	1.500	1.700
4.500	2.820	5.445 / 5.065	145	5,5 / 5	1.400	1.600

Hubmastvarianten Modelle HL3ES16-AC6 und HL3ES18-AC6 Typ Duplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit / ohne Lastschutzgitter (mm)	Freihub mit / ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift (kg) HL3ES16-AC6	Tragfähigkeit einfach bereift (kg) HL3ES18-AC6
2.500	1.745	3.455 / 3.095	800 / 1.160	5,5 / 6	1.600	1.800
2.700	1.845	3.655 / 3.295	900 / 1.260	5,5 / 6	1.600	1.800
3.000	1.995	3.955 / 3.595	1.050 / 1.410	5,5 / 6	1.600	1.800
3.300	2.145	4.255 / 3.895	1.200 / 1.560	5,5 / 6	1.600	1.800
3.500	2.245	4.455 / 4.095	1.300 / 1.660	5,5 / 6	1.600	1.800
3.600	2.295	4.555 / 4.195	1.350 / 1.710	5,5 / 6	1.600	1.800
4.000	2.545	4.955 / 4.595	1.600 / 1.960	5,5 / 5	1.600	1.800

Hubmastvarianten Modelle HL3ES16-AC6 und HL3ES18-AC6 Typ Triplex

Hubhöhe (mm)	Bauhöhe gesenkt (mm)	Bauhöhe gehoben mit / ohne Lastschutzgitter (mm)	Freihub mit / ohne Lastschutzgitter (mm)	Neigungswinkel (Grad)	Tragfähigkeit einfach bereift (kg) HL3ES16-AC6	Tragfähigkeit einfach bereift (kg) HL3ES18-AC6
4.000	1.910	4.955 / 4.595	965 / 1.325	3,5 / 5	1.600	1.800
4.300	2.010	5.255 / 4.895	1.065 / 1.425	3,5 / 5	1.500	1.700
4.500	2.075	5.455 / 5.095	1.130 / 1.490	3,5 / 5	1.400	1.600
4.800	2.175	5.755 / 5.395	1.230 / 1.590	3,5 / 5	1.300	1.500
5.000	2.240	5.955 / 5.595	1.295 / 1.655	3,5 / 5	1.200	1.400
5.500	2.410	6.455 / 6.095	1.465 / 1.825	3,5 / 5	1.100	1.250
6.000	2.625	6.955 / 6.625	1.680 / 2.010	3,5 / 5	1.000	1.100
6.500	2.840	7.455 / 7.170	1.895 / 2.180	3,5 / 5	800	950
